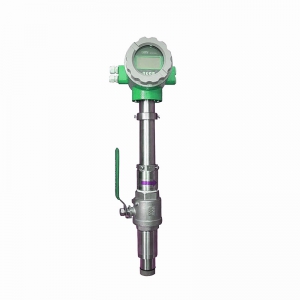

插入式電磁流量計簡介

　　插入式電磁流量計是電磁流量計中的一種，適合在大口徑的管道中使用。插入式電磁流量計由無需斷水則可安裝，用一個長桿將一個小的電磁流量傳感器插入到被測量管道中規定的位置，導電流體垂直流過傳感器的工作磁場時(轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中便產生工作磁場)，相當于導體在磁場中作切割磁力線運動。目前，插入式電磁流量計在冶金、石油等行業中也有了廣泛的使用，使用這種流量計，對液體可以起到一個很好的控制效果。

　　插入式電磁流量計特點

　　(1) 插入式電磁流量計在官道流量檢測中，安裝簡單，可不斷流，現場課帶壓開孔，具有絕對的安裝優勢與價格優勢。

　　(2) 適用于水，污水，酸，強堿等導電率在5us/cm以上的液體流量檢測，導電率的變化不影響性能的改變，極強地適應流 體復雜變化。特別適用于供排水管道的流量測量。

　　(3) 流量計無機械可動部件，轉換器采用優化設計，結構緊密，容易安裝，轉換器和傳感器具有互換性，可自由變更測量 范圍(0.5m/s～10m/s)。

　　(4) 流量的檢測只與插入深度有關，故該流量計通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求。

　　(5) 可與任何標準二次儀表連接。

　　(6) 4～20mA電流輸出。

　　(7) 可設置脈沖輸出。

　　(8) RS485接口、HART通訊協議、MODBUS協議。

　　(9) 量程自動切換功能。流量計在流量范圍變化時，量程可自動切換，保證全量程范圍內準確測量。

　　(10) 正反流向計算功能。用戶可選擇正向計量或反向計量(出廠為正向計量)。

　　(11) 上下限報警。用戶可根據需要設定上下限瞬時流量，當流量超過上限或下限設定值時蜂鳴器報警或有繼電器輸出(用 戶可選)。

　　(12) 空管報警。在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上角顯示報警。

　　(13) 斷電保護，流量計的運算結果和用戶設定的參數再斷電后不會丟失，EEPROM可保存設定參數和累計值。

　　(14) 小信號切除功能。用戶可通過顯示面板設置下限電壓或下限流量，從而切除干擾小信號。

　　(15) 儀器應用“自動歸零”原理，消除電化學干擾信號，零點自穩。

　　(16) 轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68。

　　插入式電磁流量計的口徑選用原則

　　1、選擇傳感器的口徑與連接的工藝管道口徑相同，其優點是安裝方便。其前提是管內流體的流速須在0.3m/s—10m/s范圍內。其適用狀態為工程前期使用且管內流體流速處于較低狀態。

　　2、選擇插入式電磁流量計的口徑與連接的工藝管道口徑不相同，其適用狀態：⑴流速偏低、流量穩定：⑵降低性?xún)r(jià)比。

　　插入式電磁流量計的上限流量選用原則

　　1、一般選擇變送器的通徑與連接的配管通徑相同。由于通徑、流速和流量三者存在著嚴格函數關系，選擇時可參閱廠家提供的電磁流量計上限流量表，在對應的通徑下選擇上限流量值。

　　2、由于工藝配管內流速偏低時而達不到“1”中對應通徑下的最小上限流量值時，可選擇變送器通徑小于工藝配管的通徑，即在變送器前后加接異徑管。

　　插入式電磁流量計其它選用原則

　　襯里選用應根據本企業被測介質的腐蝕性、磨損性及溫度，由訂購者選定，可參閱各廠家提供的“襯里材料性能及適用范圍表”。

　　電極材料選用應根據本企業被測介質的腐蝕性，由訂購者選定，可參閱各廠家提供的“電極材料耐腐蝕性能表”。

　　防護等級選用應根據國標gb4208-84，外殼防護等級有：若儀表安裝在地面以下的且經常受水淹的宜選擇潛水型的。若儀表安裝在地表的則宜選擇防噴水型的。

　　插入式電磁流量計在選型時，應嚴格遵守其型號，口徑，上限流量，襯里，電極材質及防護等級的選用原則。

　　插入式電磁流量計安裝

　　(1)、插入式電磁流量計傳感器安裝上游直管段不低于5D(D表示管徑)，下游直管段不低于2D

　　安裝方式如下圖：

　　1、垂直安裝(見圖1)，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。

　　2、傾斜安裝(見圖2)，其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。

　　插入式電磁流量計傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上(即1/2倍的管徑)。二是插入到管道內壁為管道的1/4處。

　　傳感器的安裝

　　1、清理被測管安裝底座的焊渣和毛刺。

　　2、關掉上游流量控制閥門或采用低壓供水。

　　3、將DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。
