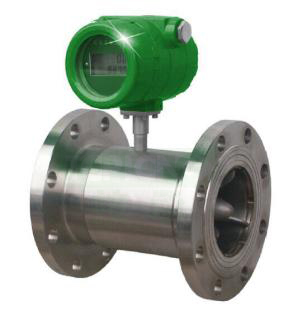

甲醇乙醇流量計原理結構

　　3320型甲醇乙醇流量計是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。與我廠開發的7100系列定量控制儀配套使用，可以對液體加料進行高精度定量控制。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配套有衛生接頭的渦輪流量傳感器可以應用于制藥行業。甲醇乙醇流量計還可以與控制室中的二次儀表或控制器相連，實現積算、傳輸、通訊和控制功能。

　　甲醇乙醇流量計產品特點

　　高精度0.2%，0.5%，1.0%精度可選。

　　耐磨硬質合金軸承，適用于直徑不大于1mm的沙礫等雜質的介質。

　　耐腐蝕適用于海水、氨水、醋酸等有腐蝕性的介質。

　　雙向有雙向渦輪流量計可供選擇。適用于油庫進出計量。

　　多種輸出脈沖，4~20mADC，現場顯示，遠傳顯示。

　　電源范圍寬5~24VDC.

　　防爆等級ExdllCT6.

　　系列化通徑2,4,6,10,15,25,40,50,80,100,150,200,250,300mm。

　　液晶屏可帶背光顯示。

　　一體化表頭可帶RS 485通訊。

　　一體化表頭可帶上下限報警和當量輸出功能。

　   甲醇乙醇流量計產品結構

　　甲醇乙醇流量計的結構如下圖所示，它主要由殼體、前導向架、葉輪、后導向架、壓緊圈和帶放大器的磁電感應轉換器等組成;

　　甲醇乙醇流量計工作原理

　　當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性的改變磁電感應系統中的磁電阻，使通過線圈的磁通量周期性地發生變化而產生電脈沖信號，經放大器放大后傳送至相應的流量積算儀表，進行流量或總量的測量。

　　甲醇乙醇流量計技術性能

　　3320甲醇乙醇流量計外形和連接尺寸

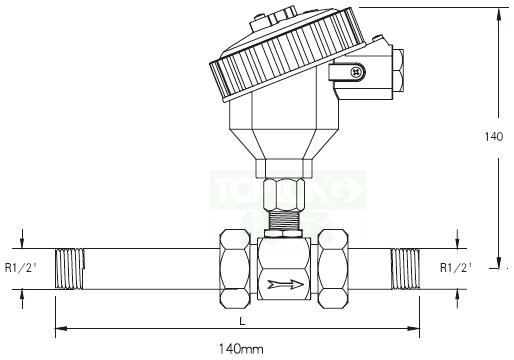

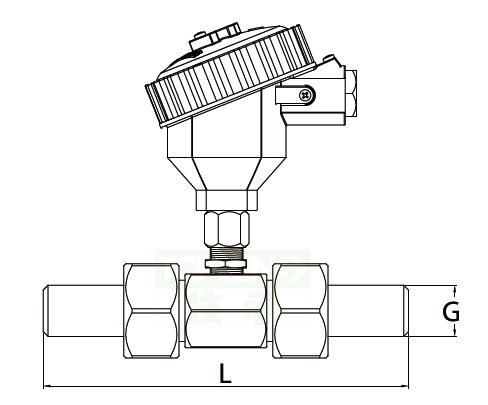

　　公稱通徑DN4~10mm(公稱壓力PN6.3Mpa)

　　公稱通徑DN15~40mm(公稱壓力PN6.3Mpa)

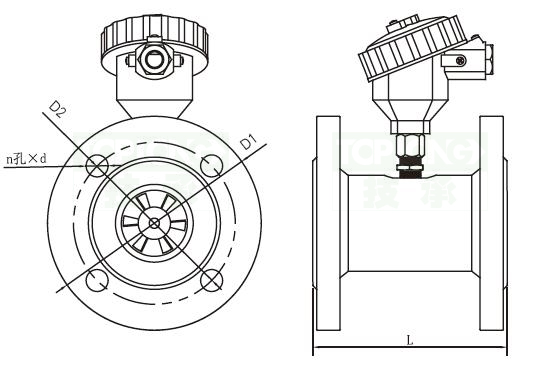

　　公稱通徑DN25-300法蘭連接蝸輪尺寸圖

　　注：

　　1.法蘭連接尺寸JB/T81-1994或JB/T79-1994

　　2.公稱通徑DN40~80，在公稱壓力PN1.6Mpa和PN2.5Mpa

　　時，法蘭連接尺寸DN100~200中，帶括號者為公稱壓

　　PN2.5Mpa的法蘭尺寸。DN250,300公稱壓力PN1.6Mpa。

　　3.一般出廠產品配公稱壓力PN1.6Mpa的法蘭。

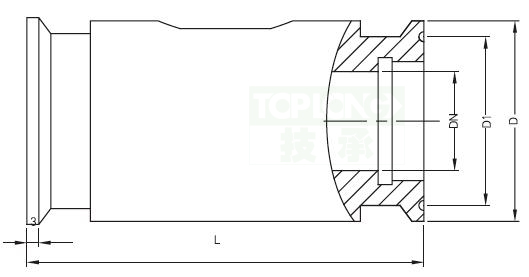

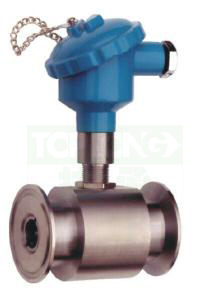

　　公稱通徑DN6-50卡裝連接渦輪尺寸圖

　　3320渦輪流量計選配配件和定制結構

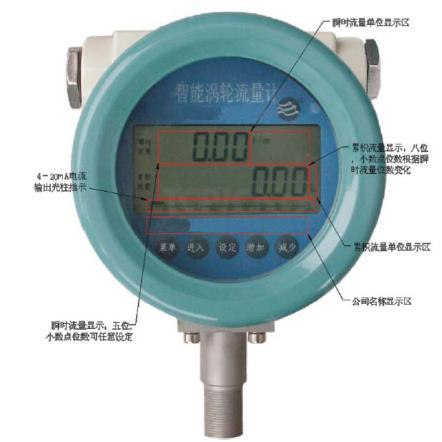

　　1. 雙排液晶顯示，同時顯示瞬時流量和累積流量

　　2.供電方式為24VDC或者3.6V鋰電池(電磁使用壽命可達2萬小時)

　　3.可選配清零開關，通過按鍵清除累積流量或者磁鋼清零

　　4.流量累積單位可設定為立方、升、公斤、加侖、立方英尺，標準立方。

　　5.底部螺紋尺寸M16×1或者M(jìn)14×1，可與各類渦輪流量傳感器配套。

　　6.輸出方式為脈沖輸出或者兩線制隔離電流輸出，電流輸出類型為4-20mA,(信號輸出需外接24V電源)

　　7.外殼防爆等級為ExdllCT6

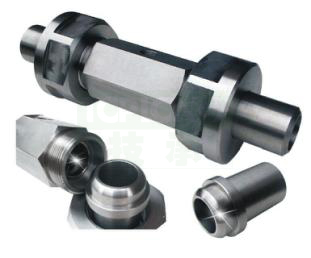

　　球面密封耐高壓傳感器

　　耐高壓設計，口徑4mm~25mm

　　接管采用焊接式，最高耐壓可達40Mpa

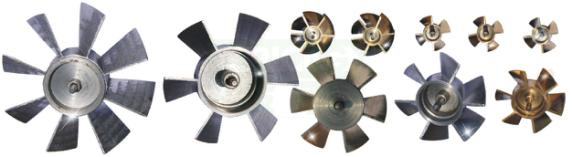

　　各類口徑渦輪葉輪圖，根據同測量介質有防腐可選以及表面鍍膜工藝

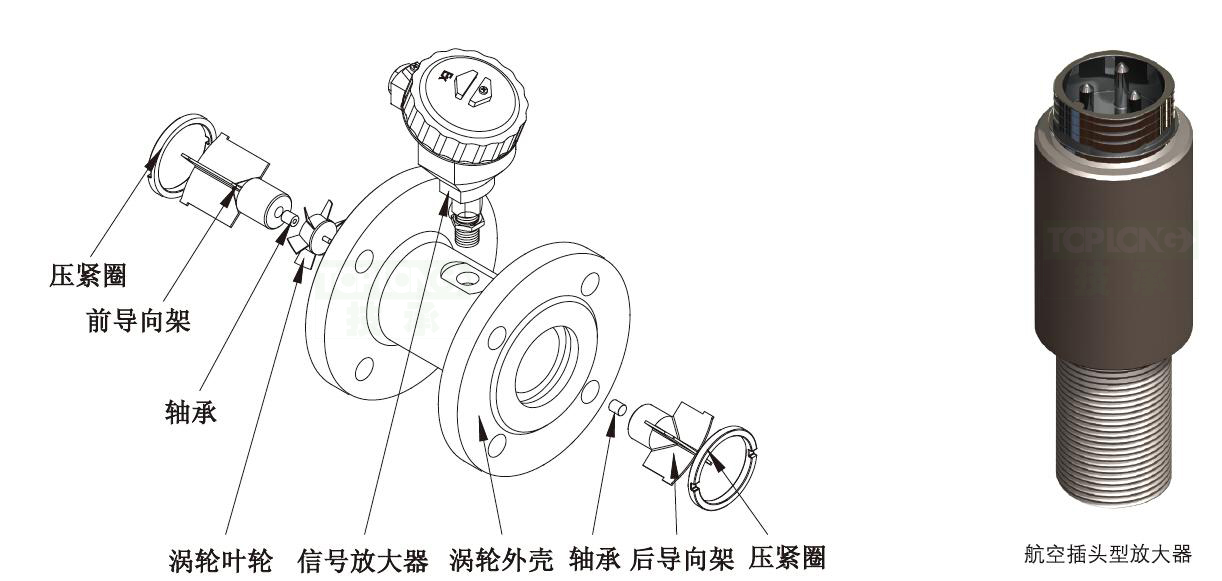

　　結構拆分圖

      參數表
